InoxSKU: EM 01 ZKP 150

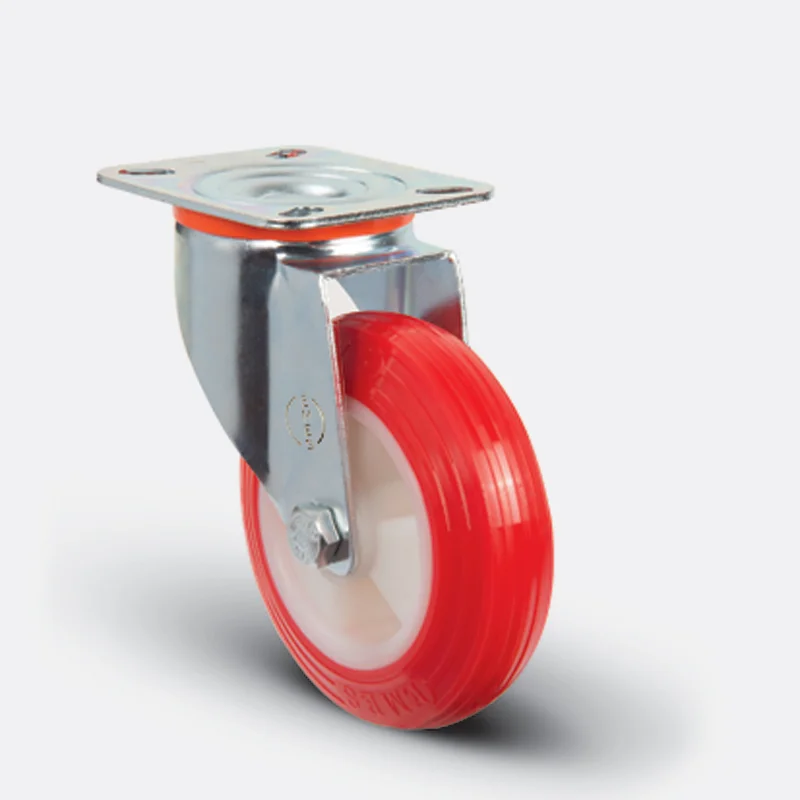

EM 01 ZKP 150 - Döner Tablalı Poliüretan Teker 150 mm
Döner Tablalı Poliüretan Teker - 180 kg
Teknik Özellikler
Tekerlek Çapı: 150 mm
Taşıma Kapasitesi: 180 kg
Tekerlek Genişliği: 40 mm
Tüm Yükseklik: 181 mm
Tabla Ebatları: 85x100 mm
Delik Mesafesi: 60x80 mm
Toplam Ağırlık: 1243 gr
Jant Kapağı: -
Kaplama Cinsi: Poliüretan
Fren: Frensiz
Malzeme: Inox
Ürün Açıklaması
MAŞA
Çelik Sac'dan preslenmiş parçalar mavi pasifize edilmiş çinko kaplama, Çift dizme bilya yataklı döner aksam, Plastik toz koruması, Döner başlık ile uyumlu bağlantı çeşitleri (03-04-05-07), Maşa ve tekeri aynı anda kilitleyen fren sistemi, Boru montajlı teker aksı, Tablalı maşalar ile eşleşen çelik sac'dan işlenmiş sabit maşa.
Çelik Sac'dan preslenmiş parçalar mavi pasifize edilmiş çinko kaplama, Çift dizme bilya yataklı döner aksam, Plastik toz koruması, Döner başlık ile uyumlu bağlantı çeşitleri (03-04-05-07), Maşa ve tekeri aynı anda kilitleyen fren sistemi, Boru montajlı teker aksı, Tablalı maşalar ile eşleşen çelik sac'dan işlenmiş sabit maşa.
